全4K高清圖像大屏幕手術腹腔鏡
VISERA 4K 超高清 – 提高清晰度
VISERA 4K 超高清系統的概念
奧林巴斯一直致力于通過為高清視頻成像系統提供先進技術，實現與開放手術相當的腹腔鏡可視性。
憑借4K技術，奧林巴斯現在通過增加超高清，寬色域和放大可視化等功能，努力使腹腔鏡可視性甚至優于開放手術。
超高清
這提高了可視性，并允許更精確和安全的手術。
更寬的色域
這實現了豐富的色彩再現，并為每個臨床學科提供合適的色彩。
放大的可視化
通過大屏幕和電子變焦，這提高了可視性和可操作性。
索尼和奧林巴斯的創(chuàng )新
索尼奧林巴斯醫療解決方案旨在使索尼在數字成像領域的電子技術與奧林巴斯在醫療產品（包括鏡片和光學技術）領域的制造和研發專業知識保持一致，從而為盡可能多的人提供高質量的醫療服務 盡可能地促進醫學進步。

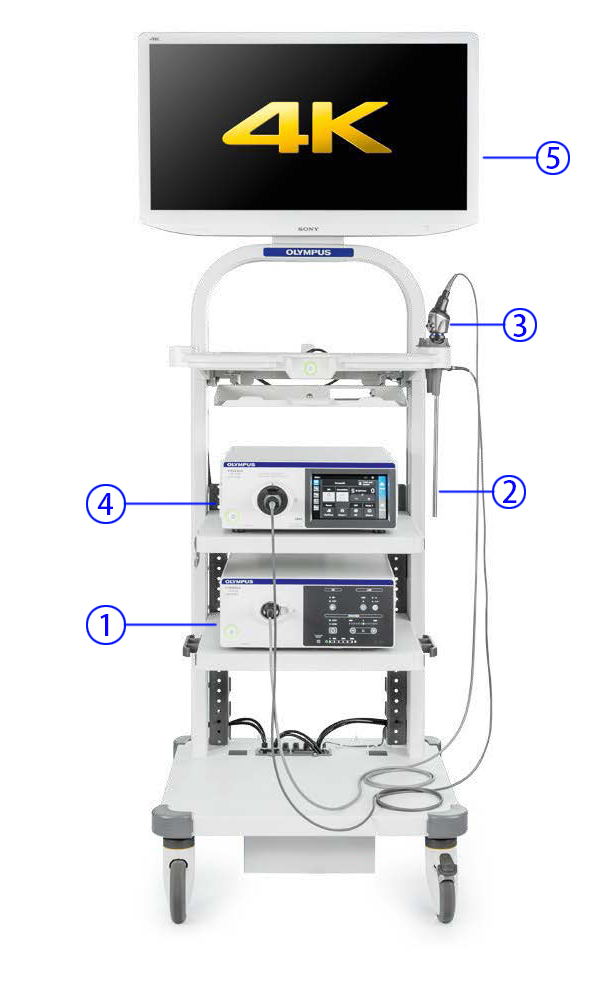

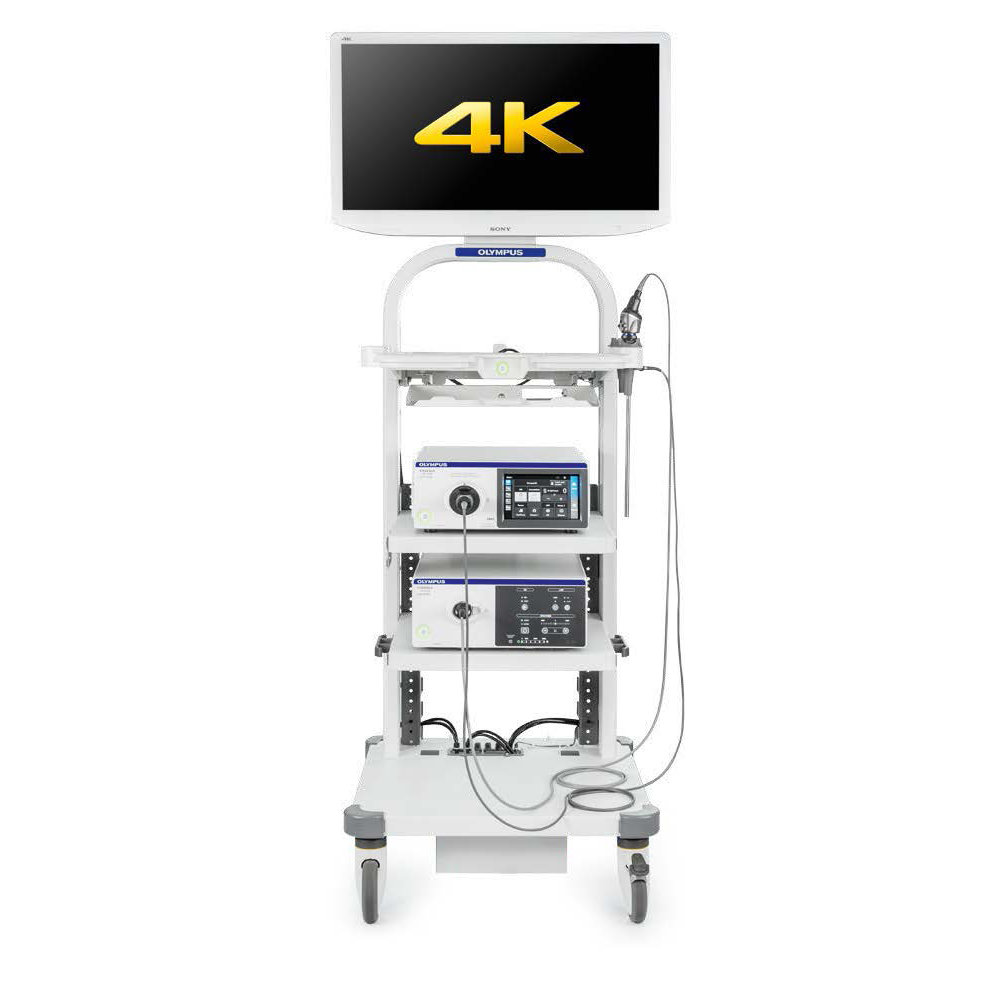

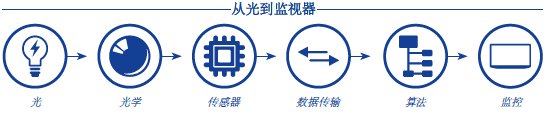

VISERA 4K 超高清 – 成像鏈
所有組件無縫協作，以提高可見性。 從燈光到顯示器的每個組件都專為超高清4K/ 全高清4K而設計。
① CLV-S400 – 氙燈冷光源
② ULTRA光學視管
③ CH-S400-XZ-EA/EB – 攝像頭
④ OTV-S400 – 圖像處理裝置
⑤ LMD-X550S / LMD-X310S – 液晶顯示器

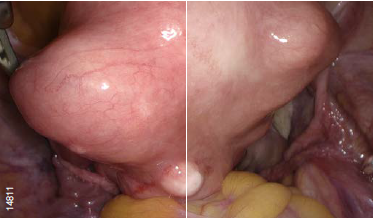

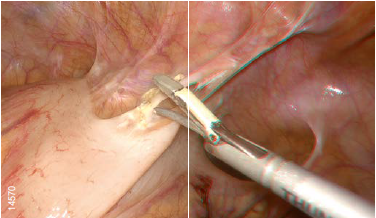

提高可見度 – 在不同顏色模式下
超高清

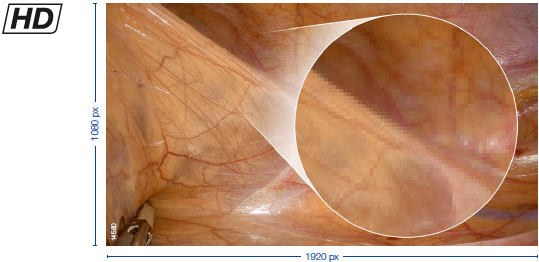

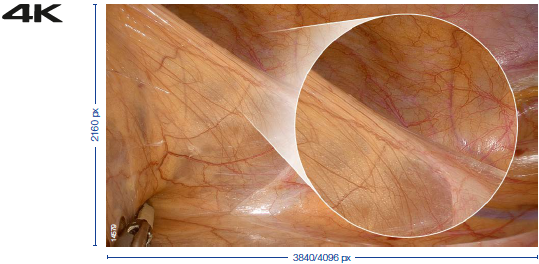

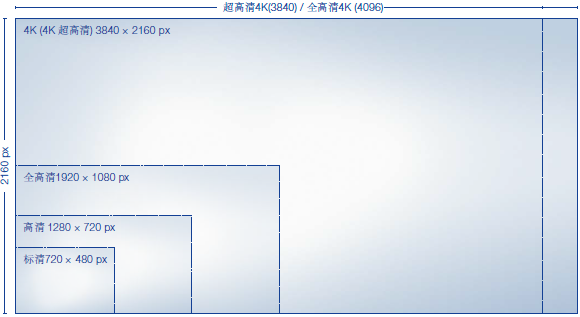

4K – 四倍全高清分辨率
• 全高清成像系統提供四倍的信息傳統
• VISERA 4K 超高清支持4K 超高清 (3840 × 2160)和全4K (4096 × 2160)分辨率
遠離塵囂的沉浸式體驗
比全高清細節多四倍 - 具有更短距離（高清距離的一半）的沉浸式體驗。
觀看距離:對角線1,5x 屏幕 觀看距離:對角線3x屏幕
優化整個4K成像鏈
每層成像的微調和每個功能的理想設計意味著優化的手術圖像。

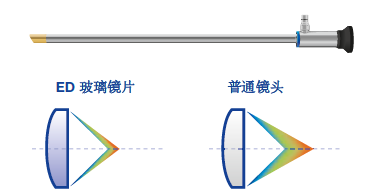

ED玻璃鏡片 – 銳利圖像
• 針對高分辨率成像進行了優化
• 高空間頻率下的高對比度

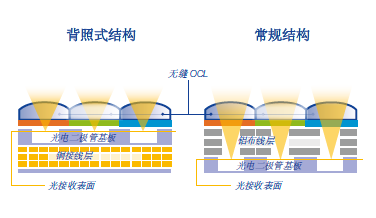

Exmor R®傳感器 – 在任何條件下都能獲得更清晰的圖像
• 比傳統傳感器靈敏兩倍
• 在低光照條件下具有更高的圖像質量

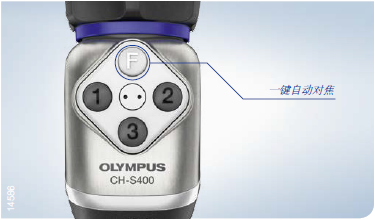

一鍵式自動對焦 – 快速準確
• 實現良好視圖
• 圖像中心立即對焦
• 手術過程中簡化了可用性

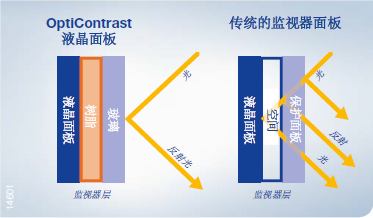

OptiContrast™液晶面板 – 理想的對比度
• 減少反射
• 手術過程中沒有遮擋的圖像

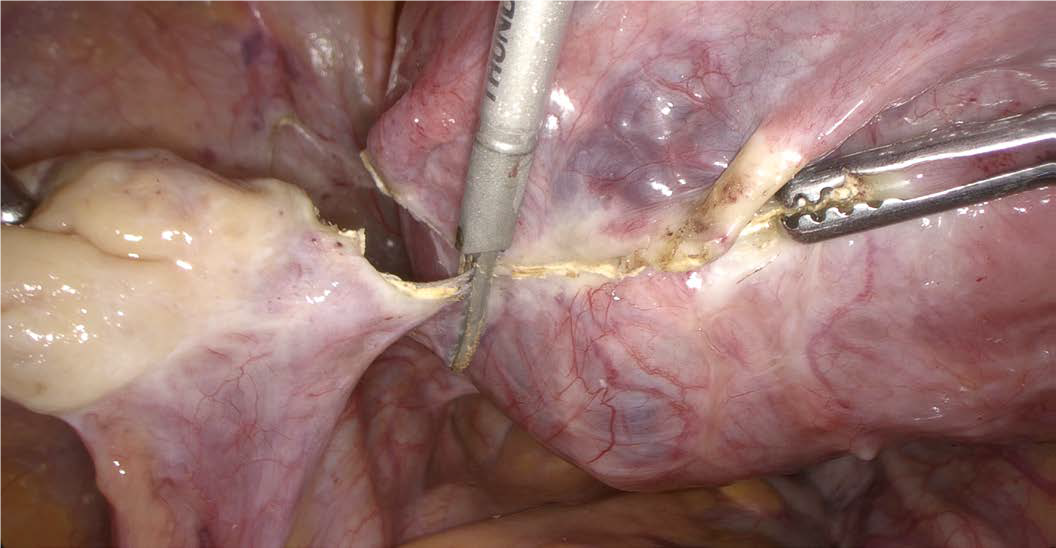

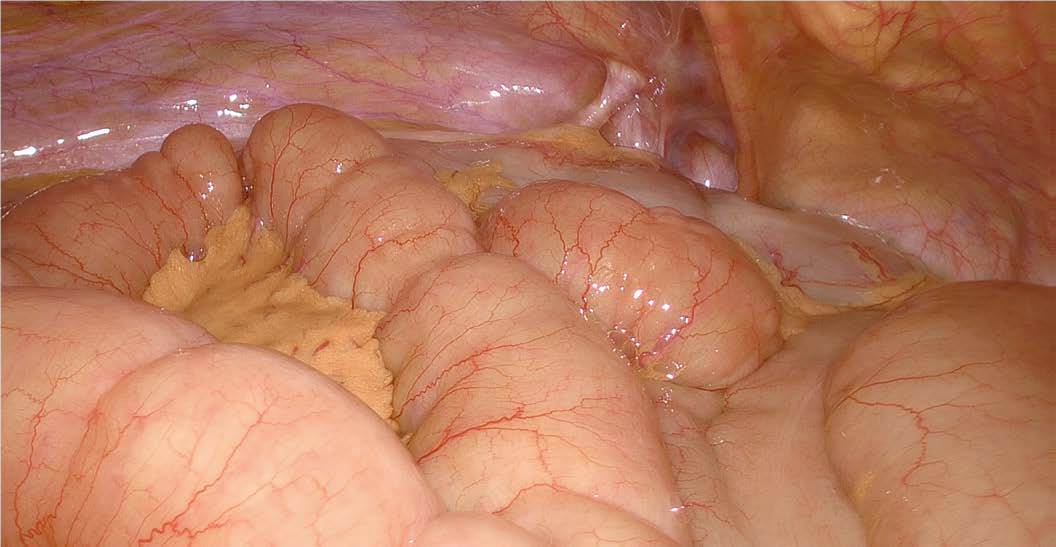

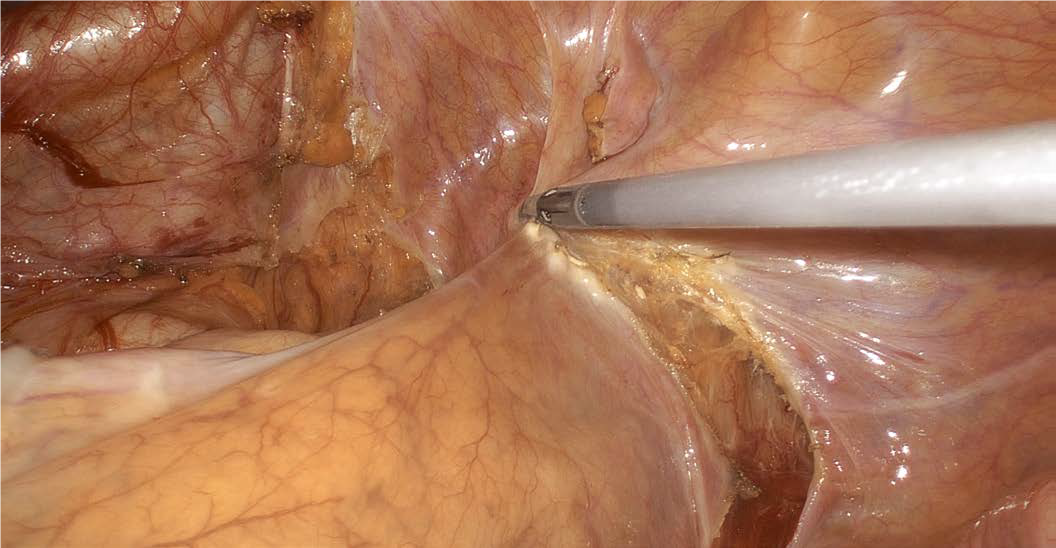

更廣泛的色彩
更多細節，更多差異

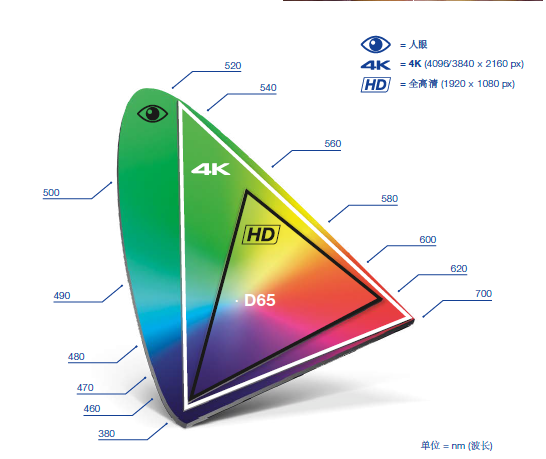

VISERA 4K 超高清采用4K彩色格式（BT2020），可產生更寬的色域。這樣可以實現豐富的色彩再現性，并為每個臨床學科提供合適的顏色。
• 更容易確定組織邊界（脂肪，神經，血管等）
• 更好地觀察血管和病變
放大可視化

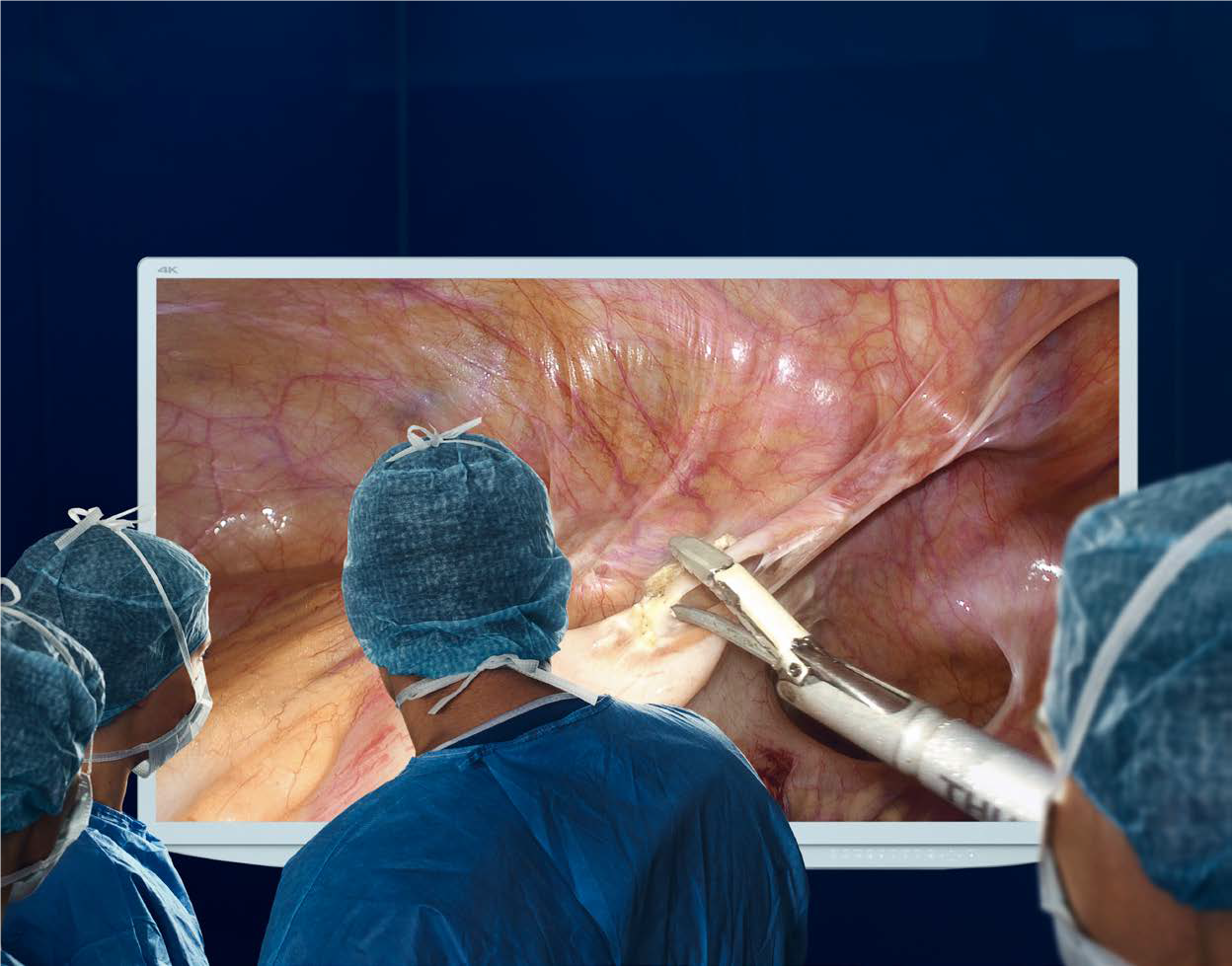

55” 4K 超高清顯示器 – 擴展您的視圖
• 圖像營造出沉浸感，讓OR團隊完全專注于外科手術
• 整個OR團隊的全景視圖，具有良好觀看距離和寬視角
• 病變看起來比現有監護儀大，使外科醫生能夠更精確地操作

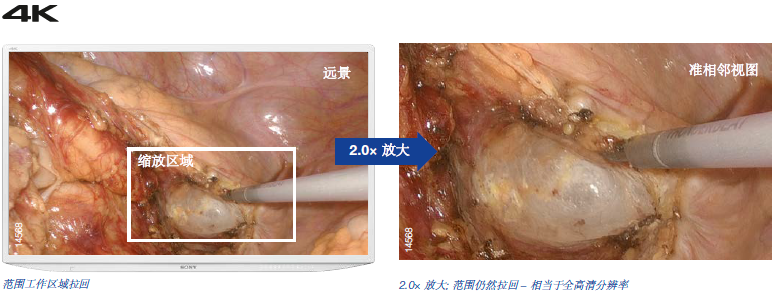

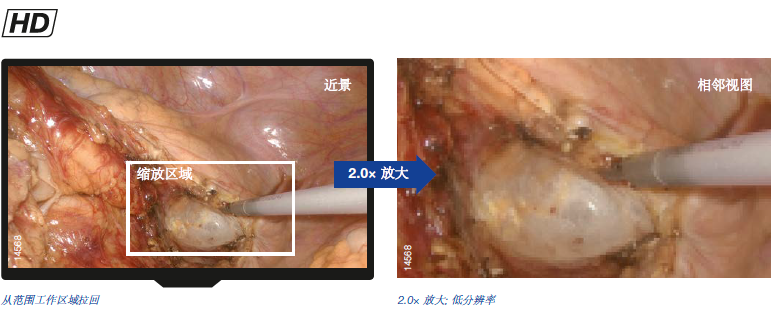

更貼近每一個細節
• 相當于全高清分辨率，即使在2.0倍變焦時 - 放大并遠離操作區域
• 更安全，更明顯的操作領域，減少手工器械的“劍斗”，防止霧氣和煙霧
• 使外科醫生即使在放大時也能以高精度觀察身體組織的精細圖案和結構
產品概述

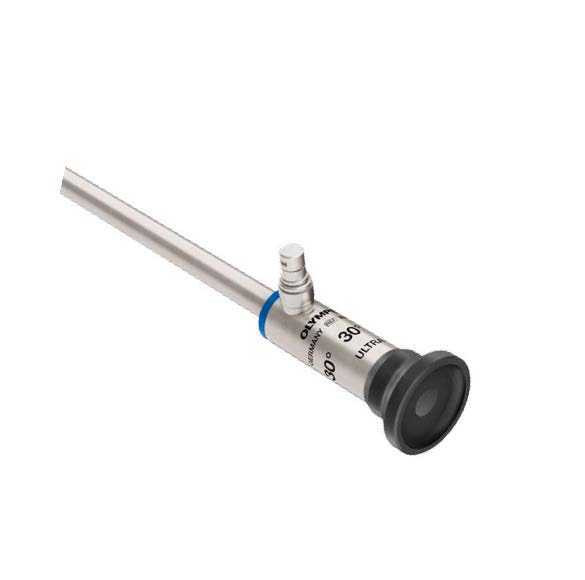

ULTRA光學視管
ED玻璃鏡片 – 銳利的圖像
• 針對高分辨率成像進行了優化
• 高空間頻率下的高對比度
• 可比工作長度為5.4mm和10mm
大視場
• 與傳統的高清內窺鏡相比，視野增加了20％
全高壓消毒
• 由于光學視管完全可重復使用，減少了浪費
無失真圖像 (5.4mm光學視管)
• 即使在邊緣也能清晰顯示圖像
• 無桶或枕形失真

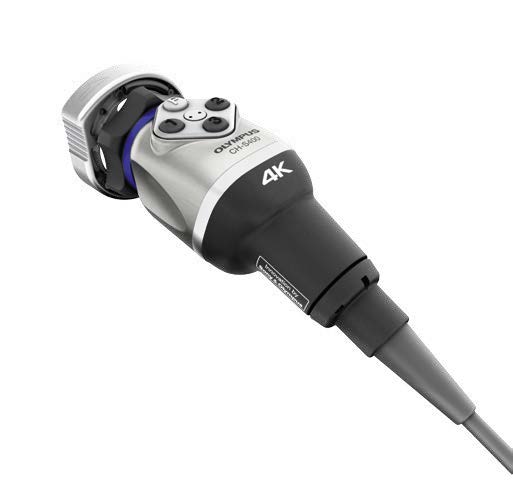

CH-S400-XZ-EA/EB – 4K攝像頭
使用4K Exmor R® CMOS傳感器和光纖傳輸，噪點更小，圖像更清晰
• 與普通CMOS傳感器相比具有高靈敏度
• 噪點更�。p重降噪功能）
• 無延遲（4K高速傳輸）
優良視圖（快速準確）
• 一鍵式自動對焦功能始終使外科醫生能夠看到組織/紋理的
精細細節
• 電子變焦允許外科醫生觀察身體組織的精細圖案和結構 -即使在放大時也能以高精度觀察
改進的可操作性（人體工學設計）
• 小巧緊湊的攝像頭
• 新的耦合器設計

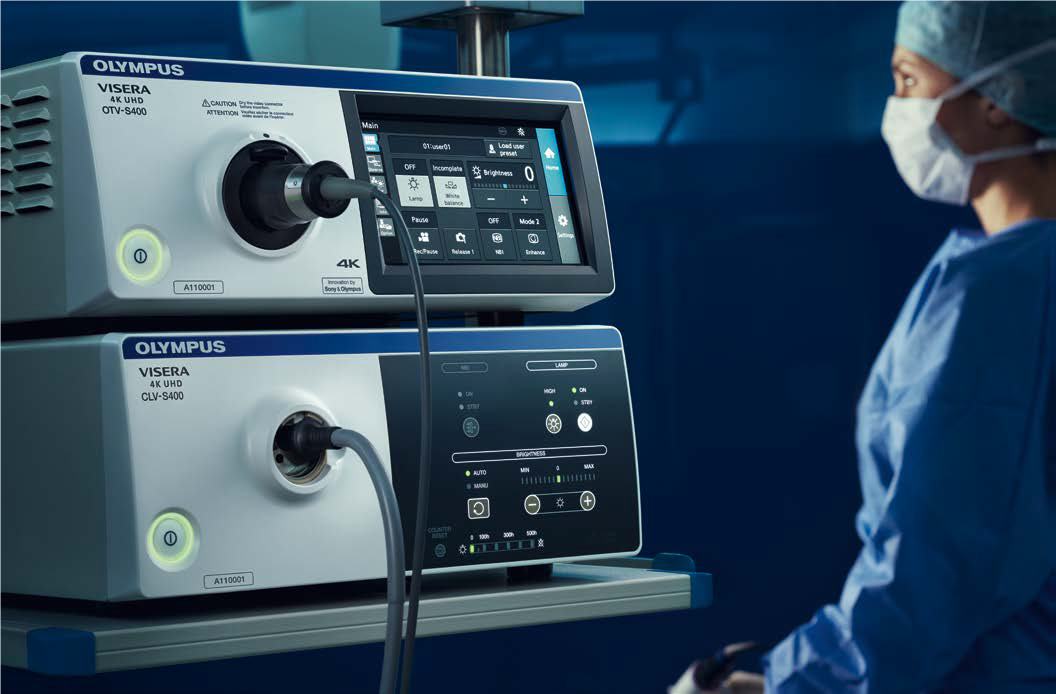

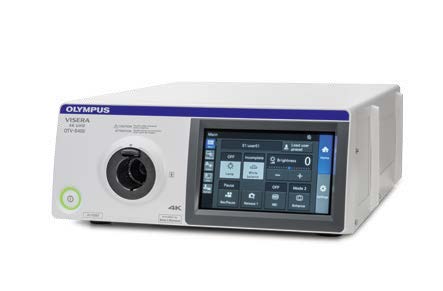

OTV-S400 – VISERA 4K 超高清圖像處理裝置
4K高清的圖像處理
• 寬色域
• 16軸色相調整（根據外科醫生的偏好進行更精確的顏色設置）
• 改進了AE（自動曝光）功能
改進的可操作性
• 觸摸面板可在過程中進行調整
• 輕松注冊和加載用戶預設

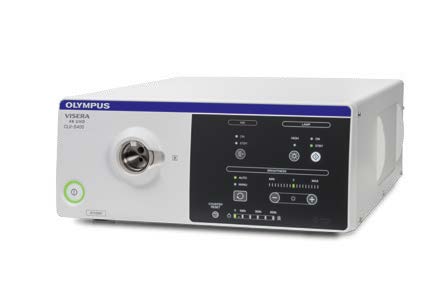

CLV-S400 – VISERA 4K 超高清氙燈冷光源
4K系統的自定義光源
• 300W氙燈
• 自動燈光控制
• 兼容NBI
LMD-X550S / LMD-X310S – 液晶顯示器
醫療監視器
• 使用OptiContrast™面板技術，提供更高的對比度和更少的色彩模糊
• 支持4K分辨率(4096 × 2160 / 3840 × 2160)和更寬的色域
• 更薄更輕巧的設計
訂購信息
訂單號 | 外徑 | 視角(DOV) | 工作長度 | 最大插入管寬度 |
WA4KL500 | 5.4 mm | 0° | 315.3 ±0.5 mm | 5.45 mm |
WA4KL530 | 5.4 mm | 30° | 315.5 ±1.5 mm | 5.45 mm |
WA4KL545 | 5.4 mm | 45° | 315.5 ±1.5 mm | 5.45 mm |
WA4KL100 | 10 mm | 0° | 315.9 ±0.5 mm | 10.2 mm |
WA4KL130 | 10 mm | 30° | 317.1 ±1.5 mm | 10.2 mm |
WA4KL145 | 10 mm | 45° | 317.7 ±1.5 mm | 10.2 mm |
OTV-S400圖像處理裝置產品規格
電源 | 額定電壓 | 220–240 V AC;在±10％以?xún)?/span> |
額定頻率 | 50/60 Hz; 在±1 Hz范圍內 | |
額定輸入 | 350 VA | |
尺寸 | 尺寸（最大） | 390(W) × 160(H) × 506(D)mm |
重量 | 13.5 kg | |
觀察 | 信號系統 | 對應4K和高清 |
信號輸出（分辨率） | 4096 × 2160,3840 × 2160,或者可以選擇1920 × 1080 | |
信號輸出（傳輸方式） | 可以選擇3G-SDI或HD-SDI | |
白平衡調整 | 可調 | |
標準顏色圖表輸出 | 可以顯示“彩條”屏幕 | |
色調調整 | 紅色調整±8 步 藍色調整±8 步 色度調整±8 步 | |
自動增益控制(AGC) | 由于內窺鏡的遠端距離物體太遠，當光線不足時，圖像可以被電子放大 | |
對比度 | 正常，正常圖像 高，與正常相比，使暗部變暗并使亮部變亮 低，與正常相比，使暗部變亮并使亮部變暗 | |
虹膜區 | 自動，自動設定曝光區域以獲得對象的最佳亮度 中心，中心加權測量 | |
圖像增強設置 | 可以電子增強內窺鏡圖像中的精細圖案或邊緣 可以增加圖像清晰度可以根據用戶設置選擇結構增強或邊緣增強 結構增強，增強圖像中精細圖案的對比度 邊緣增強，增強內窺鏡圖像的邊緣 | |
NBI 觀察 | 該觀察使用窄帶觀察光 | |
內窺鏡的遠程開關功能 | 可以在用戶預設中設置內窺鏡上的遠程開關的功能 | |
文檔 | 顯示記錄狀態 | 刻錄機的錄像狀態可以顯示在監視器上 |
顯示圖像信息 | 監視器上可顯示以下數據： ∙ 變焦比/單觸自動對焦/觀察模式/NBI觀察模式 | |
存儲備份 | 用戶預設 | 最多可以注冊10個用戶預設 |
記憶所選設置 | 即使視頻系統中心關閉，以下設置也會(huì )保留在內存中： ∙ 系統設置/色調/色彩模式/對比度/增強/白平衡 | |
分類（電子醫療設備） | 防觸電保護類型 | Class I(來源：成貫儀器) |
應用部件的防觸電保護等級 | BF型應用部分 | |
防爆等級 | 視頻系統中心應遠離易燃氣體 |
CLV-S400冷光源產品規格
電源輸入 | 額定電壓 | 100–240 V AC;在±10％以?xún)?/span> |
額定頻率 | 50/60 Hz;在±1 Hz范圍內 | |
額定輸入 | 500 VA | |
尺寸 | 尺寸（最大） | 391(W) × 162(H) × 521(D)mm |
重量 | 15.5 kg | |
照明 | 檢查燈 | 氙氣短弧燈（無臭氧）300 W |
平均燈泡壽命 | 連續使用約500小時（間歇使用，燈泡壽命可能略有不同） | |
點火方式 | 開關穩壓器 | |
亮度調整光路 | 光闌控制 | |
冷卻 | 強力風冷 | |
強度模式 | 正�；蚋邚姸� | |
NBI 觀察 | 可用 | |
應急燈 | 鹵素燈（鏡子內）12 V 35 W | |
平均應急燈壽命 | 大約500個小時 | |
自動亮度控制 | 自動亮度控制方法 | 伺服隔膜法 |
自動曝光 | 17 步 | |
前面板上的指示燈 | 應急燈 | 表示沒有應急燈，斷開連接并使用應急燈 |
NBI | 啟用NBI觀察模式時，觀察模式指示燈亮起 | |
設置內存 | 即使光源關閉，也會(huì )存儲設置（觀察模式除外） | |
分類（醫療電氣設備） | 防觸電保護類型 | Class I |
應用部件的防觸電保護等級 | BF型應用部分 | |
防爆等級 | 光源應遠離易燃氣體 |
