LEICA M822
眼科手術顯微鏡
傳奇的徠卡,富有遠見的技術
Leica M822眼科手術顯微鏡具有雙照明系統,該照明系統的LED用于主光,而鹵素燈用于明亮而穩定的紅色反射。這種創(chuàng )新的照明系統與徠卡光學系統相結合,為外科醫生提供了出色的視野,可支持精確而高效的手術。
> 光學和照明
Leica精密光學器件與雙LED和鹵素照明系統搭配使用,可實現出色,穩定的紅光反射
> 人機工程學設計和易用性
出色的視覺效果,為外科醫生提供的舒適姿勢以及直觀的控制方式,可實現高效的工作流程和精密的顯微手術
> 全面圖像管理
高清晰度視頻,用于程序,案例的顯示,文檔和通訊
> 具有長期價值的靈活性
開放式架構可以更好地處理各種外科手術,使用特殊附件并適應未來需求
光學和照明
銳利的高分辨率成像,具有出色的穩定紅光反射
鹵素燈和LED的組合可提供明亮的三維照明和明亮的紅光反射。這項創(chuàng )新技術與卓越的徠卡光學技術相結合,為外科醫生提供了出色的可視化效果,可進行白內障和視網膜手術。

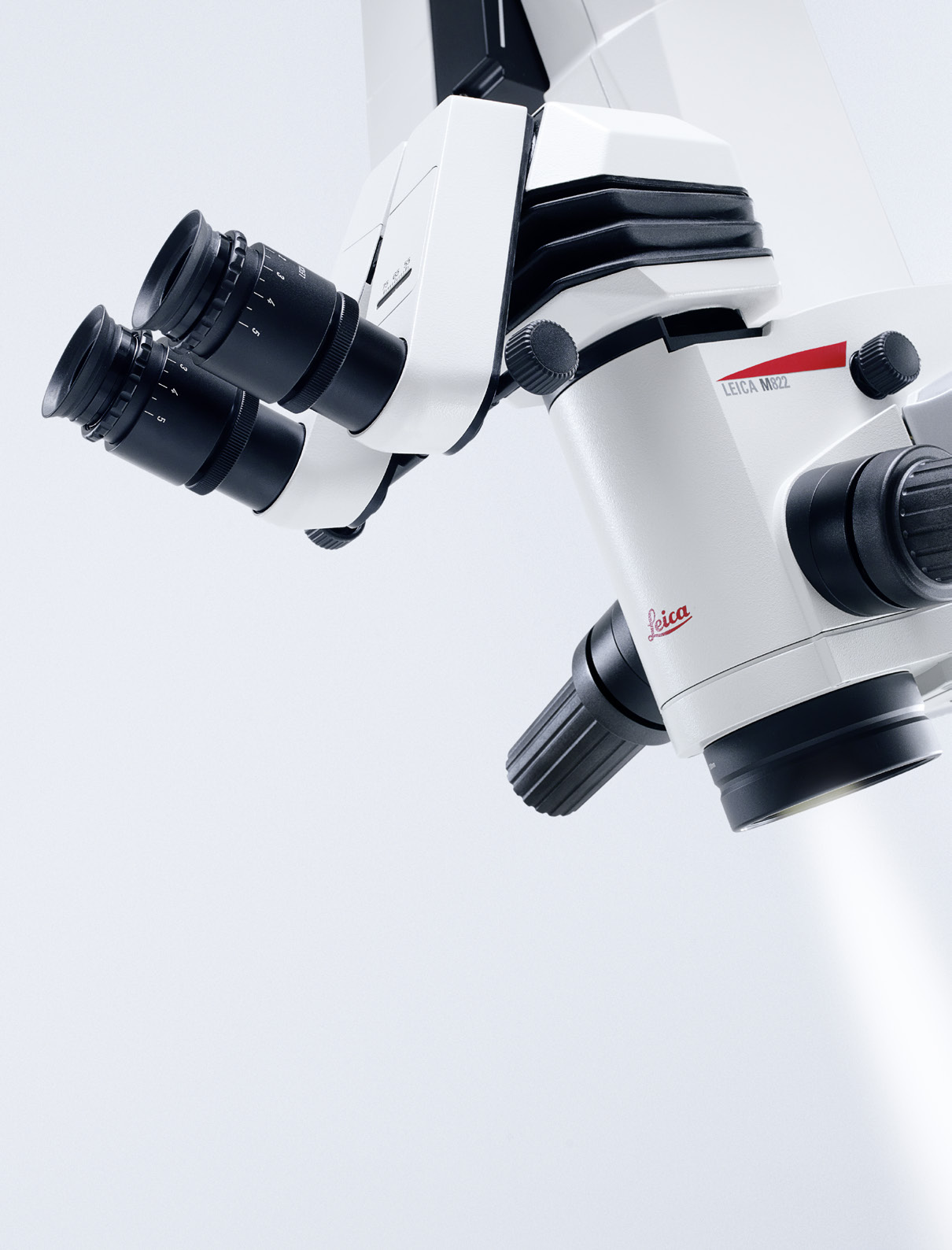

Leica光學

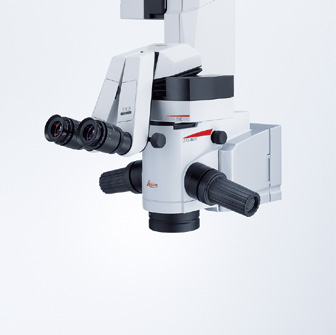

具有自然色彩,出色景深和高對比度的圖像可為成功的眼科手術提供至關重要的信息。Leica M822結合了久經考驗的800系列APO OptiChrome光學元件,可實現小細節的高分辨率。
徠卡低光概念
出色的透光率和同軸OttoFlex的高效率為外科醫生提供了明亮,高清晰度的圖像,即使在弱光條件下也是如此。對于患者和外科醫生來說,好處很多:更自然的圖像可帶來更高的觀看舒適度,減少的角膜眩光和更高的效率-可以轉化為更好的手術效果。

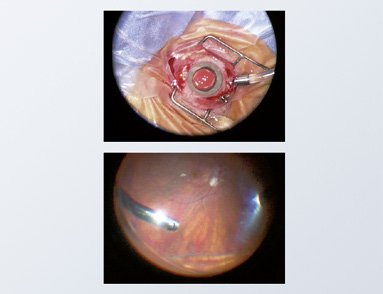

紅光反射
借助同軸OttoFlex技術,Leica M822可提供令人印象深刻的紅色反射。即使是小的皮質碎片,也可以在少的光線下清晰地看到。大的同軸OttoFlex直徑可在白內障手術的所有步驟中提供穩定的紅色反射。即使眼睛在晶狀體摘除術中進行術中移動,它仍會(huì )保留在照明區域中。
LED照明
可靠,安全,環保和經濟
手術顯微鏡中的LED光源比氙氣和鹵素燈光源具有明顯的優勢。LED的標稱使用壽命長達60,000小時。相比之下,氙氣燈和鹵素燈以及光纖電纜需要經常更換。減少的服務需求意味著更少的手術中斷,更長的正常運行時間和更流暢的工作流程。
精心設計
徠卡顯微系統公司(Leica Microsystems)于2008年首次將LED技術引入眼科手術顯微鏡。隨著不斷的發展和完善,徠卡M822顯微鏡采用了LED技術,該技術可提供類似鹵素的光以提供自然的色彩再現。
支持安全手術
Leica M822顯微鏡將高透射率光學器件與包括LED和鹵素燈的雙照明系統結合在一起。結果:外科醫生可以在盡可能低的光強度下自由調整光平衡,從而在紅色反射,對比度和重要細節識別方面獲得良好效果。
環保技術
隨著高效照明技術(例如LED)成為常態,它正在改變能源范例。與其他光源相比,LED燈具有更低的能耗,更長的使用壽命以及更高的耐用性和可靠性。這些特征與徠卡的低照度概念相結合,構成了一種環保顯微鏡。
具有成本效益
LED照明通過降低顯微鏡整個使用壽命期間的運營成本來增加價值。但是真正的節省是:減少燈泡更換次數就意味著更少的故障和更少的停機時間,從而提高了效率。

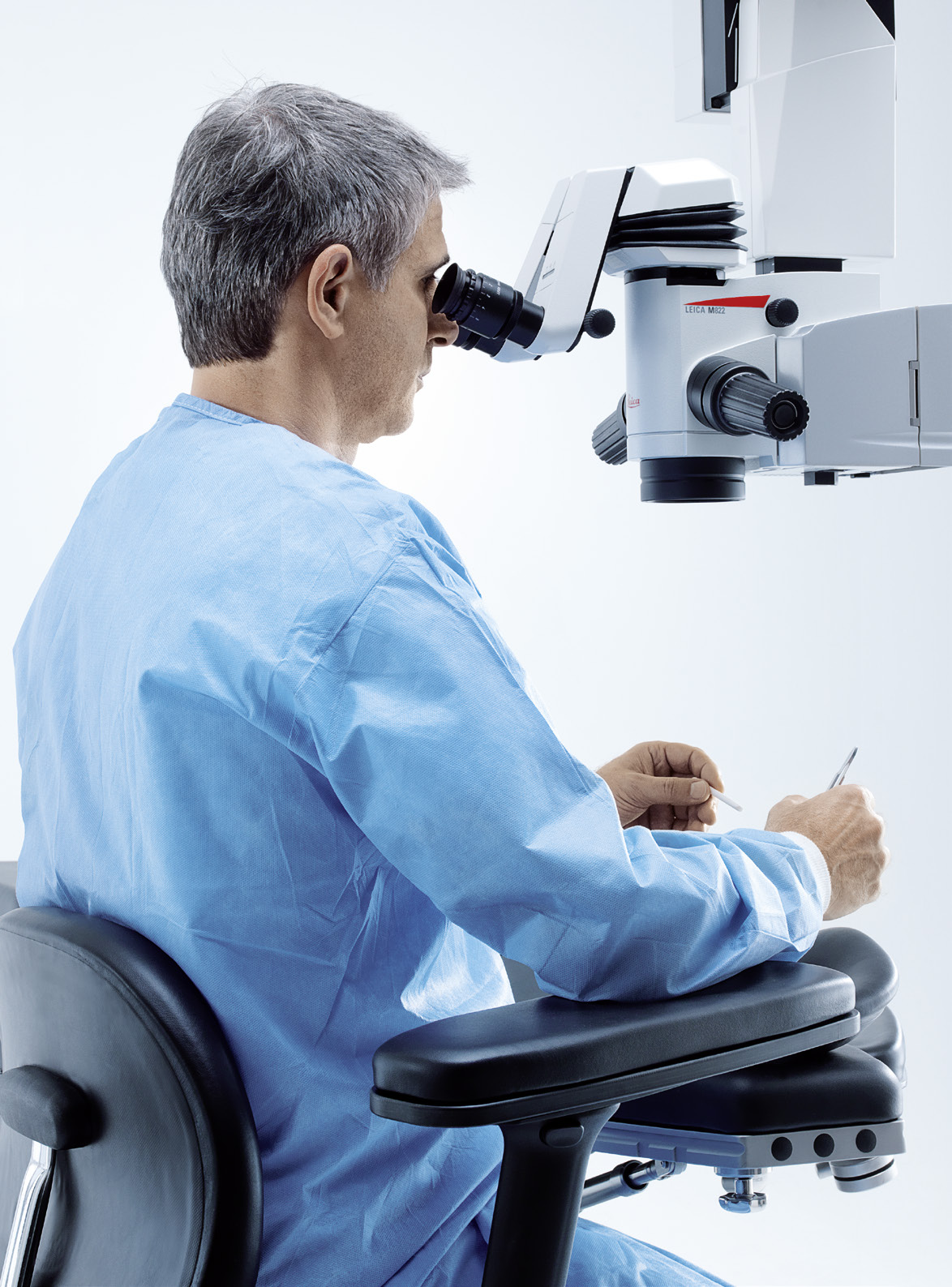

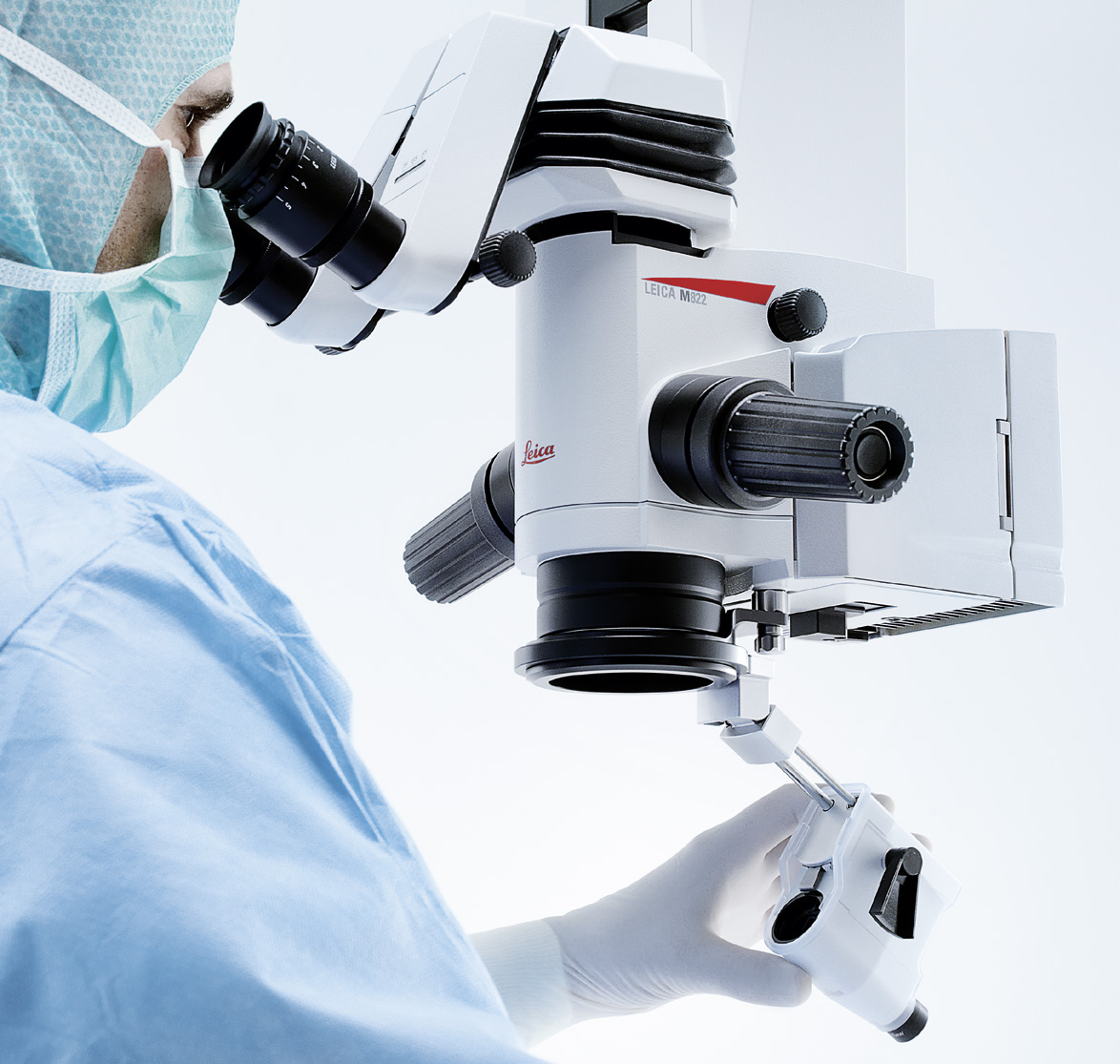

人體工程學設計和易用性

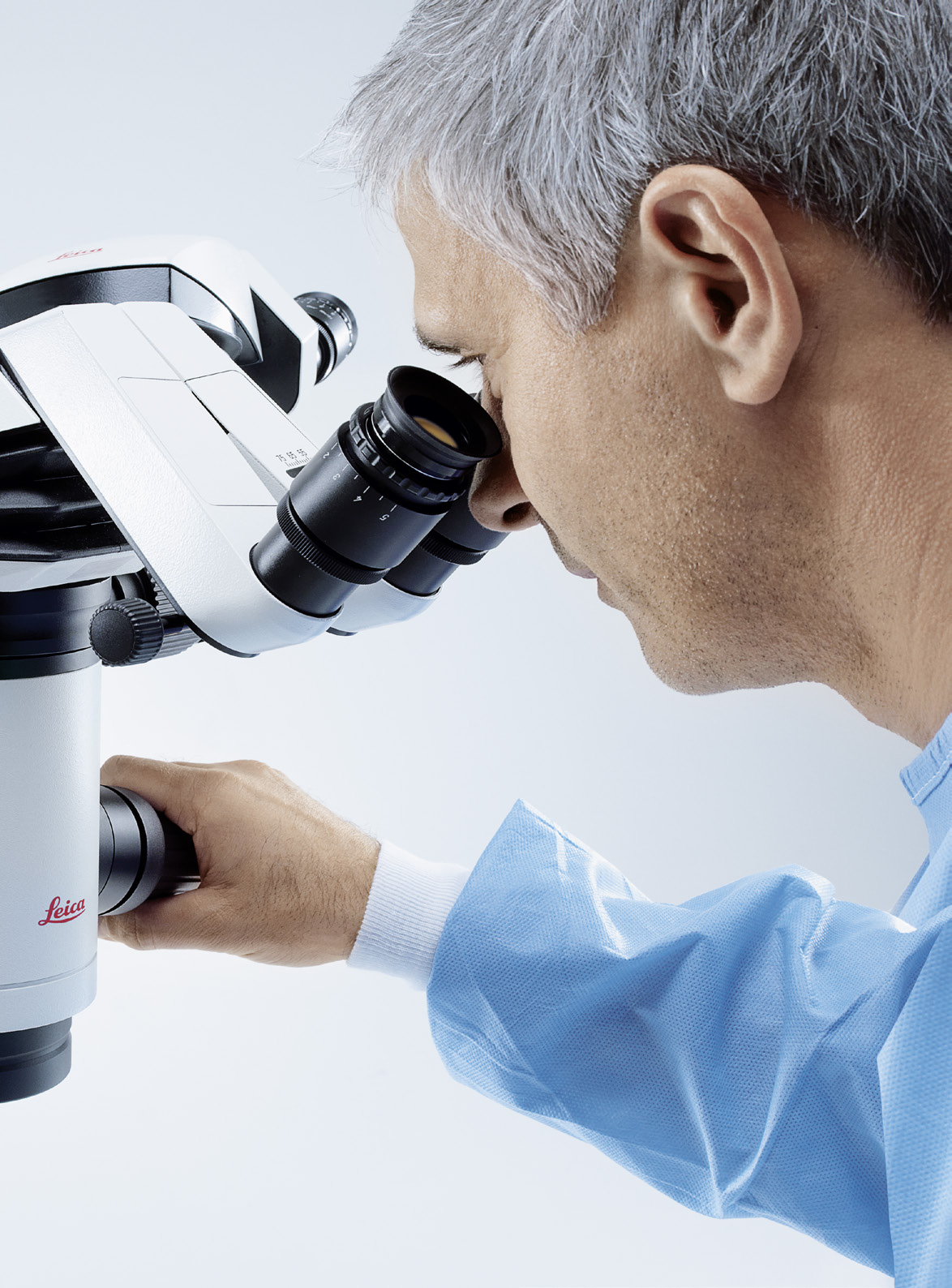

舒適地工作使外科醫生可以全神貫注。Leica M822的設計不僅可以為外科醫生提供視野,還可以幫助他們日復一日地工作時感覺更好。自然的姿勢和體液運動可以減少緊張感,減輕疲勞和集中注意力。

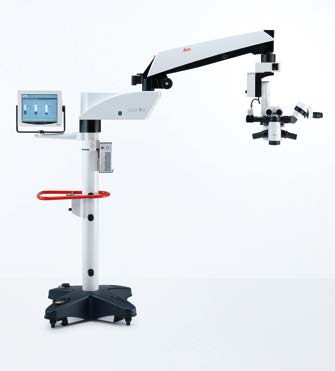

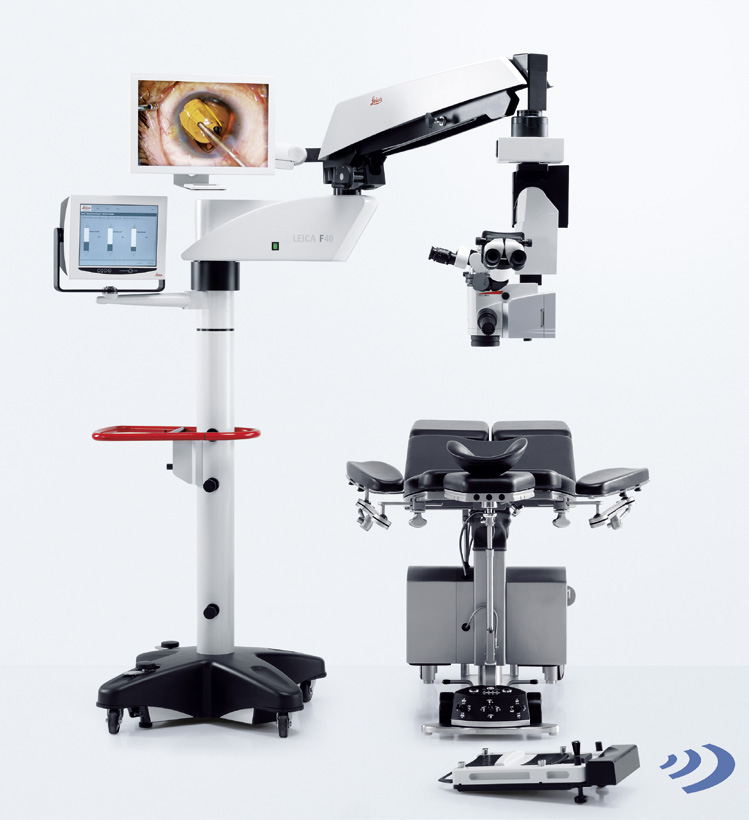

各種落地支架和天花板支架
顯微鏡在手術室中的放置和移動非常方便。徠卡為徠卡M822提供了落地支架和兩個節省空間的天花板支架,因此可以為任何手術室選擇良好設置。無論是在支架上還是在天花板上,后搖臂都可提供很長的伸手可及的距離,并可以快速調整到適當的位置,并鎖定以保持巖石穩定。
自動重置以進行下一個操作
在每次操作后,如果外科醫生將后臂向上推并離開手術臺,則所有顯微鏡功能都會(huì )自動重置,F在顯微鏡準備好進行下一個操作。工作人員無需事先重置系統,從而節省了時間,并為工作人員和外科醫生提供了安心的環境。

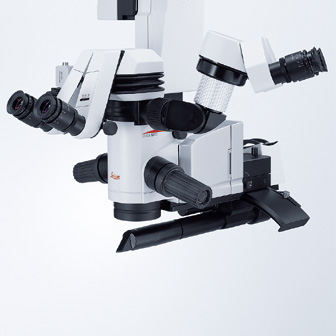

白內障手術的顳入路

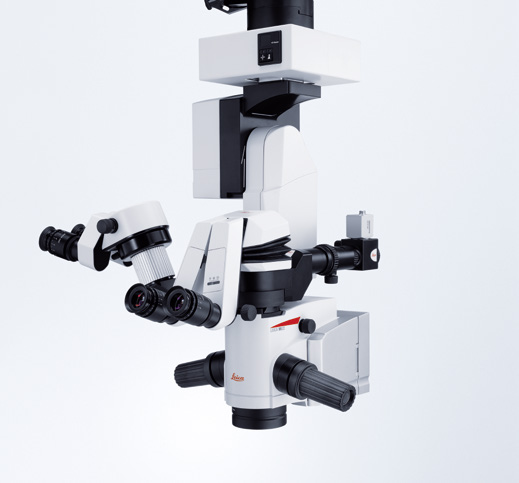

徠卡可旋轉分束器是用于顳淺型白內障手術的兩光束路徑解決方案。輔助觀察者可以輕松地左右左右快速更換光學系統,從而節省了兩次檢查之間的時間并提高了手術室的效率。
簡單通用的控制

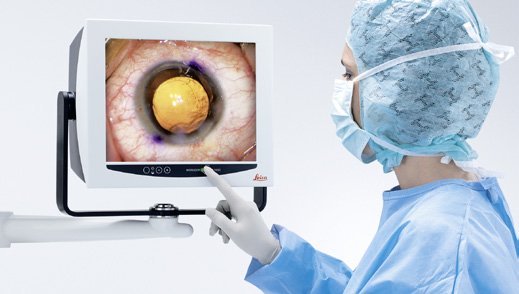

用戶友好的觸摸屏控制單元可直觀地控制所有顯微鏡功能。30位外科醫生可以設置他們的個人喜好,因此顯微鏡始終可以為每位外科醫生準備。只需按一下按鈕,屏幕即可在顯微鏡控制顯示屏和實時視頻監視器(二合一顯示屏)之間切換。

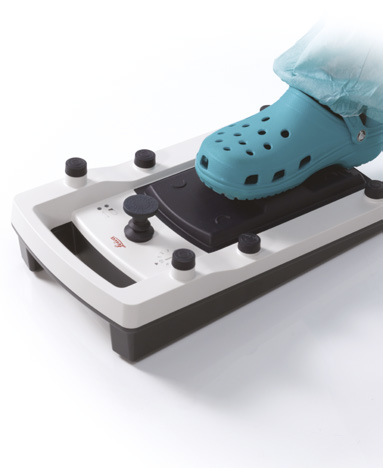

多功能有線和無線腳踏開關
為了滿足所有用戶的需求,提供了四種型號的腳踏開關:有線或無線,12功能或16功能,它提供了四個附加的可自由編程的顯微鏡或附件功能。徠卡無線腳踏開關具有大的移動性,可快速,輕松地進行調整。
重復程序的預設
StepCycle允許外科醫生為手術的每個步驟編程和在預定義設置(例如照明,聚焦和縮放)之間進行切換。他或她可以使用腳踏開關選擇這些預設,這樣既節省時間又可以騰出手來進行不間斷的工作。
全面圖像管理
高清晰度視頻,用于顯示,文檔和通訊
當外科醫生想與OR員工實時共享靜止圖像或視頻,向同事展示一個有趣的案例,記錄轉診醫師的程序并促進與家人的咨詢時-HD和移動設備的使用現在是標準的。
標準或高清視頻
Leica M822 OpenArchitecture允許使用各種市售的照相機和記錄系統來捕獲數字標準視頻和靜止圖像。借助可選的Leica HD C100高清晰度醫療級攝像機和Med X Change視頻記錄和記錄系統,可以高質量記錄手術病例。

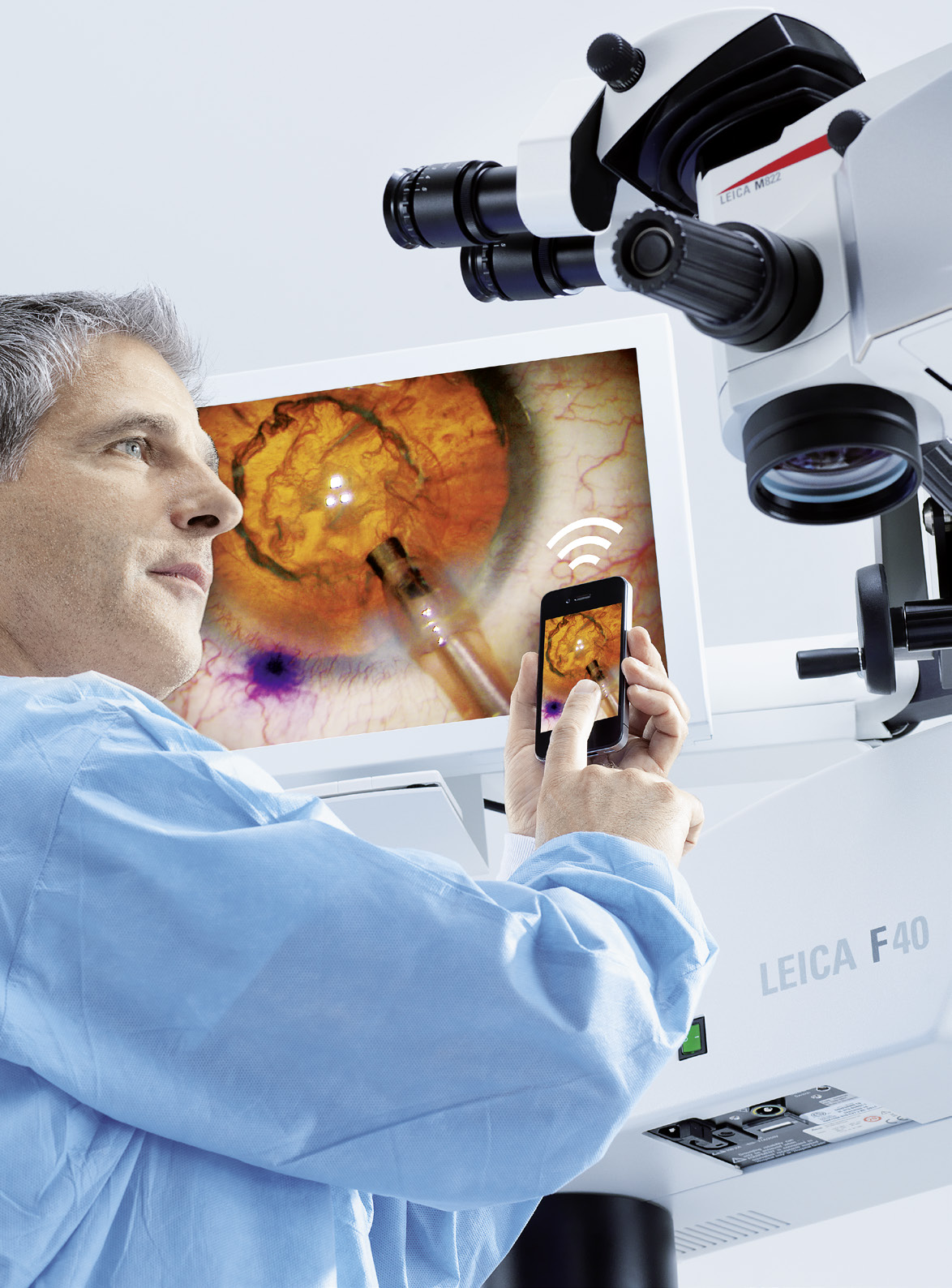

下載并分享
Med XMobile.應用程序可在幾秒鐘內將高清視頻和靜態圖像從顯微鏡捕獲系統無線傳輸到
Apple.iPhone.,iPodTouch.或iPad.。使用USB電纜,所選文件也可以傳輸到大多數Android設備。這樣可以在手術后立即與同事或患者家人進行運輸,查看和討論病例。
現代視頻技術
Leica M822提供了用于捕獲和交換視頻信息的理想包裝:
> 具有MPEG4視頻壓縮和畫中畫功能的新高清記錄系統
> 徠卡HDC100高清晰度醫療級相機采用新的成像技術
> 選擇Leica視頻適配器,以通過手動或遠程控制以及集成的縮放功能對視頻進行術中精細對焦
> Apple,iPad,iPhone和iPod Touch是Apple Inc.在美國和其他國家/地區的注冊商標。
> Android是Google Inc.的商標
> Med X Mobile和Med X Change是Med X Change Inc.的商標,已在美國和其他國家/地區注冊
具有長期價值的靈活性
今天的靈活性和明天的兼容性加起來是一項明智的長期投資
Leica M822包括機械接口和電子接口,可以接受并輕松安裝各種附件,無論現在還是將來。 這些改善了工作流程,支持了更好的手術效果,并允許采用新的手術技術。

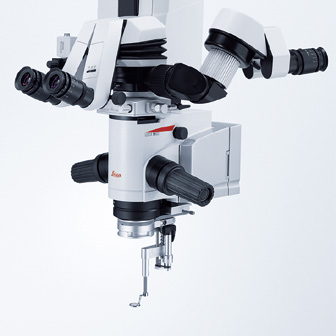

Leica RUV800
Leica RUV800是視網膜手術全景觀察的解決方案。集成的逆變器為外科醫生,助手和攝像機提供了相同的視網膜直立視圖。Leica M822還完全集成了常用的廣角觀察系統或立體圖像逆變器,例如OCULUS SDI/BIOM
Leica裂隙照明器
這種術中精密手術裂隙燈非常適合前段和后段手術。使用Leica裂隙燈,外科醫生的兩只手都可以騰空進行手術,從而使手術過程更加流暢。
Leica DI C800
借助Leica DI C800平視顯示器,可以將提供XGA信號的數字源圖像直接投影到外科醫生的目鏡中。這種座艙風格的顯示器可以準確地顯示外科醫生需要的數據。

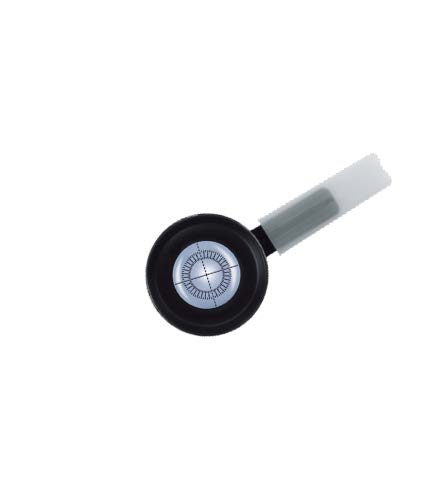

Leica ToricEyePiece
Leica ToricEyePiece是用于Toric IOL放置的經濟高效,易于使用且節省時間的輔助工具?尚D標尺疊加在顯微鏡圖像上,以幫助外科醫生找到正確的IOL位置。

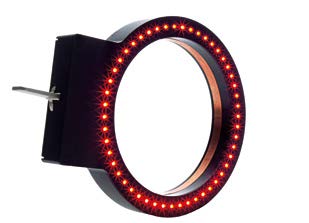

Leica角膜窺鏡
徠卡角膜窺鏡是一種經濟有效的集成式輔助工具,可用于確定前節手術中的散光。
技術規格
Leica M822 F20/F40/C40/CT40眼科手術顯微鏡具有精密的徠卡光學元件,雙LED和鹵素燈照明系統,可實現出色的紅色反射和自然照明,人體工程學設計,直觀的控制,全面的圖像管理以及內置的靈活服務多種用途并適應未來的需求。
電氣數據 | |
F20電源 | 100–240 V,50/60 Hz,400 VA |
F40/C40/CT40電源 | 100–240 V,50/60 Hz,300 VA |
分類 | Class 1 |
安全等級/類型等級1 | |
倍率轉換器 | APO-Zoom 6:1,電動,;具有2條獨立的光路 |
放大倍率 | 3.5× – 21×(WD 175 mm,10×目鏡) |
光學系統 | 復消色差彩色校正光學系統 |
視場直徑 | 7 mm – 80 mm |
工作距離 | 175 mm,200mm,和225 mm |
對焦范圍 | 54 mm,電動,自動復位 |

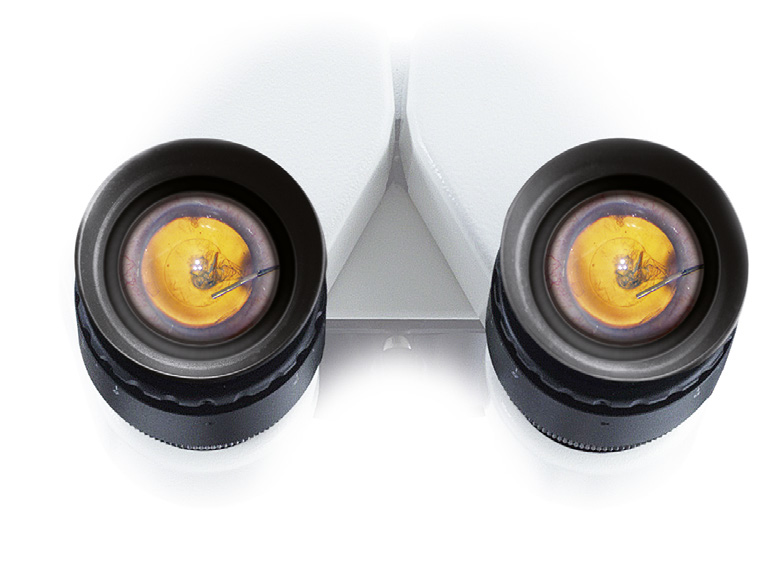

目鏡 | 配鏡者的廣角目鏡(8.33×,10×,12.5×)屈光度調節±5,帶可調節眼罩 |
物鏡 | Leica OptiChrome,WD 175 mm,APO Leica OptiChrome,WD 200 mm,APO Leica OptiChrome,WD 225 mm,APO(WD = 工作距離) |
照明 | |
主燈 | LED |
同軸OttoFlex | 兩個鹵素燈12V / 50W |
快速更換燈座 | 帶有兩個用于同軸OttoFlex 12V / 50W鹵素燈 |
LEICA F20落地支架 | |
類型 | 帶有3個摩擦制動器的落地支架 |
平衡 | 連續可調氣彈簧 |
負載 | 含顯微鏡,最大11.5kg的附件 |
升高最大 | 1480 mm |
垂直范圍 | 650 mm |
運輸高度最大 | 1940 mm |
重量完全配置的系統 | 約270kg |
XY-支架 | 電動,移動范圍50 × 50 mm,具有自動復位 |
傾斜機構 | 電動,+15°/–50° |
手/腳開關 | 具有有線或無線縱向或橫向布置的控件的16或12功能腳踏開關12功能手動開關 |
控制單元 | 二合一顯示:控制和視頻顯示合二為一。新的電子控制裝置,用于持續控制所有電機功能和光強度。通過LCD顯示的數據,對比度和亮度可調。通過現代觸摸屏控制進行操作。ISUS智能設置系統,基于用于特定于用戶的配置的軟件的菜單選擇,具有內置的電子自動診斷和用戶支持。 |
LEICA F40落地支架,LEICA C40吊頂式支架,LEICA CT40望遠鏡式吊頂支架 | |
類型 | 帶有4個電磁制動器的落地支架 |
平衡 | 連續可調氣彈簧 |
負載 | 顯微鏡附帶的最大附件重量為12.2 kg |
升高最大 | 1492 mm |
垂直范圍 | 846 mm |
運輸高度 | 最小1949 mm |
重量完整配置的系統 | 約330 kg |
XY-支架 | 電動,移動范圍50×50 mm,自動復位 |
傾斜機構 | 電動,+15°/–50° |
手/腳開關 | 具有有線或無線縱向或橫向布置的控件的16或12功能腳踏開關12功能手動開關 |
控制單元 | 二合一顯示:控制和視頻顯示合二為一。新的電子控制裝置,可連續控制所有電機功能和光強度。通過LCD顯示的數據,對比度和亮度可調。通過現代觸摸屏控制進行操作。ISUS™智能設置系統,基于用于特定于用戶的配置的軟件的菜單選擇,具有內置的電子自動診斷和用戶支持。 |
配件 | |
助手附件 | 立體助手附件 |
分光鏡 | 50%/50%,70%/30%,徠卡可旋轉分束器 |
TV/Photo | Leica HD C100高清醫療級攝像機 Leica 2D 視頻系統 Leica MDRS4 數字記錄系統 Leica變焦視頻適配器(VA) f = 35 – 100 mm, 手動VA 55/70 mm,遠程VA55/70 mm Photo/TV雙重附件:f = 60/85/107mm for TV |
廣角觀察 | Leica RUV800 f = 250/350 mm 用于35mm相機 |
逆變器(接口) | AVI,SDI,OIVSL,ROLS |
激光接口 | 接口以適應各種市售激光器,激光器供應商提供的適配器 |
裂隙燈 | 電動行程±23°,縫隙寬度0.01 – 15 mm,長度3 – 15 mm,可旋轉180°,快速換燈器 |
角膜鏡 | 帶有50個LED的徠卡角膜鏡 |
成像 | Leica DI C800高分辨率真彩色數字成像模塊,用于數據顯示,分辨率為1024×768像素 |
人工晶體放置 | Leica ToricEyePiece(來源:成貫儀器) |
雙目鏡筒 | 可變角度 0° – 180 可變角度 30° – 150° 可變角度 10° – 50° UltraLow III 可變角度 10° – 50° 可變角度 5° – 25°傾斜角度 45° |
手/腳開關 | 有線16或12功能腳踏開關,其控制裝置縱向或橫向排列無線16或12功能腳踏開關,帶有縱向或橫向排列的控件(可選)12功能手動開關 |
網絡(luò )(可選) | DICOM兼容視頻和靜態圖像,并使用Leica MDRS4/MedX ChangeHDMD.存檔到患者記錄 |
