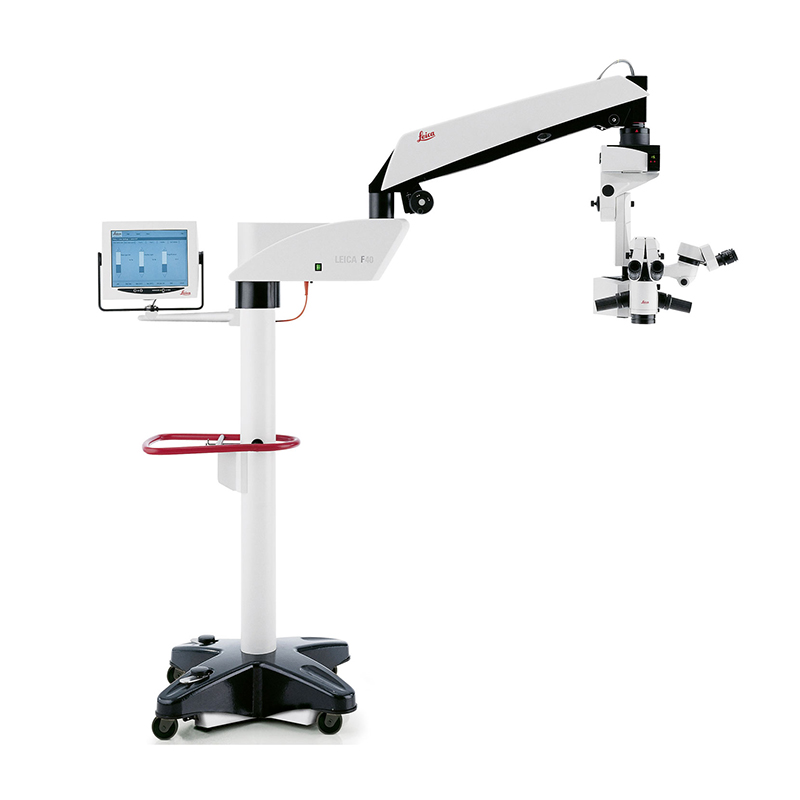

M844 F40高級眼科手術顯微鏡
徠卡的特性
清晰和銳利
徠卡APO OptiChrome M844光學元件可提供高的分辨率,甚至可以看到小的解剖學細節。
相同的視圖,相同的光
徠卡QuadZoom可以為外科醫生和助手提供100%的照明度和相同的放大倍率。
安全性
徠卡直接照明系統可在安全的弱光條件下提供令人印象深刻的清晰度,對比度和色彩。
徠卡推出原始的APO OptiChrome
對于所有類型的眼科顯微外科手術來說,提供非凡的透光率以實現大程度的細節識別至關重要。對于后段外科醫生來說,光的可用性受到限制,因此高度透光是必不可少的。對于屈光和前段手術,弱光總是對患者更好。
Leica M844的光學標準
• 圖像更清晰
• 更高的透光率
• 自然色彩保真度
• 出色的景深
• 更高的對比度
高效照明
通過利用同一通用變焦系統中的四個獨立的光路,Leica QuadZoom可為主要外科醫生和助手提供100%的APO OptiChrome立體視覺和100%的照明。
2 × 2視圖始終同步
通過將兩對光束路徑通過一個共同的縮放系統,當外科醫生改變放大倍數時,助手的視野便與外科醫生的視野完全同步。
安全
Leica M844帶有兩個燈泡和兩個棱鏡,可產生真正的三維照明。Leica M844使用聚焦的直接照明系統而不是光纖,即使在非常低的光照水平下,也可以拍攝光線并投射出清晰,清晰,均勻的圖像。直接鹵素燈照明和高效光學傳輸的結合有助于保護患者和外科醫生的眼睛。
換個角度看事物
OttoFlex II是一個集成的獨立照明系統,即使在弱光條件下也能發出明亮的紅色反射,并增強了視圖的對比度。通過這種系統,更容易看到困難的解剖狀況,例如小瞳孔或非常嚴重的白內障。OttoFlex II直徑從4毫米到35毫米連續可調,可將亮度放在外科醫生需要的地方。

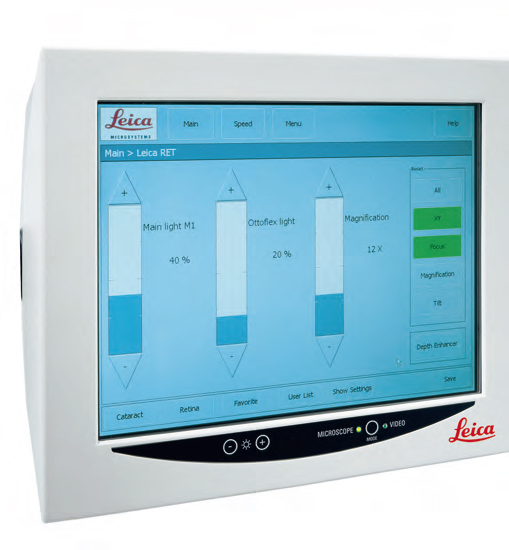

直觀的控制單元
觸摸屏可直觀控制Leica M844的所有功能?刂茊卧牟僮骱單明了,具有許多創(chuàng )新功能。
徠卡二合一顯示控制單元模式(上)和視頻模式(下)
每個人都是個體
可將多達30個不同用戶的自定義開始設置(例如照度和放大倍數)輕松編程到控制單元中。通過按一下按鈕即可使用外科醫生的個人設置,顯微鏡可以立即為下一個步驟和/或外科醫生做好準備,并且手術團隊的工作流程更快,更高效。
StepCycle提高效率
不同級別的光線,焦點和變焦可以?xún)?yōu)化手術的每個階段。今天進行這些調整需要外科醫生的寶貴時間。自動StepCycle功能使Surgeon可以對整個典型外科手術過程中使用的預定義設置進行編程。經過簡單的編程后,在操作過程中,只需踩下腳踏板上的按鈕,即可逐步激活顯微鏡的預定義設置。

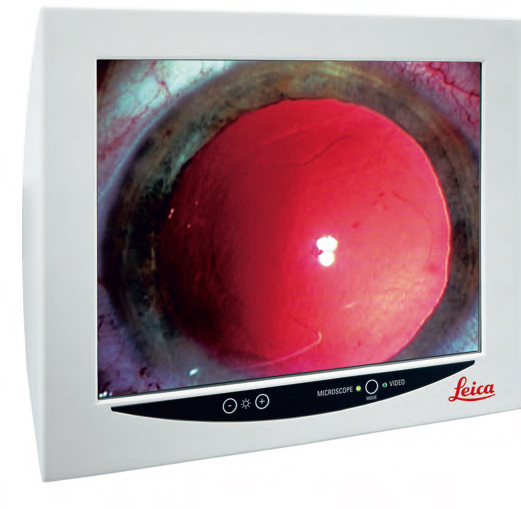

實時視頻
只需按一下按鈕,控制單元的顯示屏即成為通用的實時視頻監控器,可為手術室人員提供即時便捷的當前手術過程視圖。對于一般的視頻觀看,不需要額外的視頻購物車。

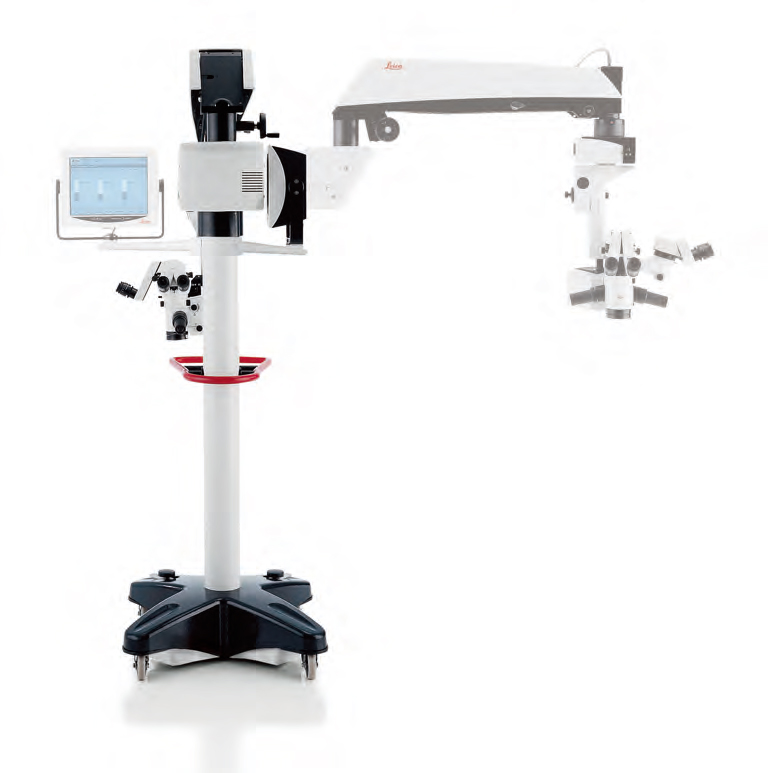

徠卡F40支架節省空間,擴展了網絡(luò )覆蓋范圍
Leica M844 F40占用面積小,但觸手可及的距離很長,可以輕松地將其放置在手術臺周?chē)娜魏挝恢。四個大型,可完全旋轉的腳輪和易于抓握的車把,使顯微鏡可以輕松地運輸到位和移出位置。
自動重置
在每次操作后,如果外科醫生將后臂向上推,則所有顯微鏡功能都會(huì )自動重置,并且顯微鏡已為下一種情況做好了準備。實時節省手術室人員的精力,使外科醫生安心。
聚焦鎖–用于快速移入和移出手術部位
Focus Lock允許外科醫生將顯微鏡橫向移入和移出位置。由于顯微鏡位于同一聚焦平面上,因此外科醫生無需浪費寶貴的時間重新聚焦即可繼續進行手術。
助手易于左右快速更換
可以輕松快捷地將助手的位置從一側更改為另一側,而無需卸下任何部件。只需舉起主要外科醫生的雙筒望遠鏡并旋轉助手的橋即可。沒有零件掉落或損壞!
UltraLow III可實現理想的目鏡到視場距離
UltraLow III的雙目目鏡筒比傳統的雙筒望遠鏡下降得更低,這可以補償在光學元件上堆疊輔助附件,例如逆變器或激光百葉窗,F在,外科醫生可以舒適地工作。
ErgonOptics帶來個人舒適感和專注力
每次手術都需要外科醫生及其手術團隊的高水平的關注。外科醫生的身體舒適度對該集中度至關重要。徠卡提供多種選擇的雙筒望遠鏡和三種不同的物鏡,以滿足每位外科醫生的身體需求。沒有其他顯微鏡系統可以提供這種范圍的外科醫生和輔助雙筒望遠鏡以及物鏡。
廣角觀察配件

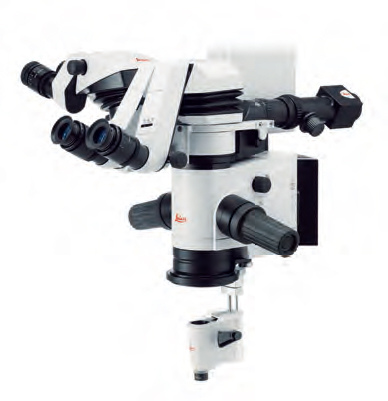

Leica M844在接受廣角觀察系統或立體圖像逆變器的集成。徠卡顯微系統公司自己的解決方案,帶有集成逆變器的徠卡RUV800,可為外科醫生,助手和攝像機提供相同的視網膜直立視圖。此外,在集成Oculus SDI/BIOM系統時,外科醫生可以通過Leica M844的16個功能腳踏板控制其功能,因此該系統可以完全由一個腳踏板控制,而不是兩個腳踏板。
Leica RUV800 廣角觀察系統
其他顯微鏡功能
全制動釋放和新的Focus Lock多功能裝置方便地位于可旋轉手柄上。如果需要,可以對其他功能進行編程,以滿足各種外科醫生的喜好。
徠卡M844控制Oculus SDI/BIOM系統
腳踏板多種選擇
徠卡提供三種腳踏板樣式,以滿足所有用戶的需求。XY,變焦,聚焦和照明可通過12功能十字踏板或12功能長踏板控制。帶有16個功能的十字踏板為用戶提供了四個附加選項,可用于各個任務,例如逆變器的使用,StepCycle或室內照明功能。此外,外科醫生現在可以在有線或無線腳踏板之間進行選擇。

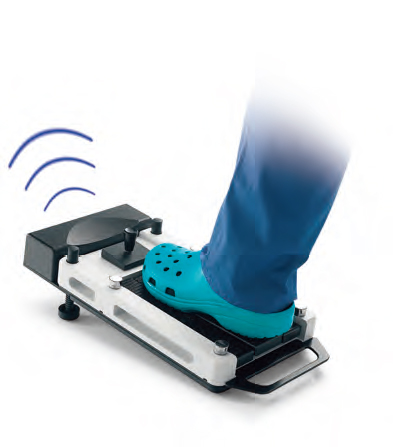

徠卡無線腳踏開關
使用ISM帶寬技術,它提供了大的移動性,可在左右眼手術之間快速便捷地進行切換。

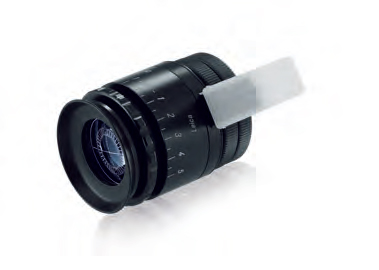

Leica ToricEyePiece目鏡
Leica ToricEyePiece是用于Toric IOL放置的經濟高效,易于使用且節省時間的輔助工具?尚D標尺疊加在顯微鏡圖像上,以幫助外科醫生找到正確的IOL位置。
Leica ToricEyePiece – 放置高級IOL的輔助
Leica DI C800用于數據顯示
Leica DI C800平視顯示器,可以將提供XGA信號的數字源圖像直接投影到外科醫生的目鏡中。這種座艙風格的顯示器可以準確地顯示外科醫生需要的數據。
徠卡裂隙照明器
徠卡手術裂隙燈具有完整的裂隙功能。狹縫光束的寬度和長度是可調的,并且可以通過腳踏板從任何位置在角膜+/- 23°上進行掃描?缮炜s的藍色濾光片和集成的快速更換燈泡增加了其功能。
徠卡裂隙照明器
徠卡視頻適配器的廣泛選擇
所有Leica視頻適配器均提供術中精確對焦。這使外科醫生始終可以在文檔中獲得清晰清晰的聚焦質量。外科醫生還可以在手動或遠程控制之間進行選擇。C型接口可連接1/2英寸,1/3英寸和高清攝像機。
QuadZoom – 所有人的終極觀
正確的手術培訓要求每個人都看到相同的視圖.Leica M844光學系統可同時為教師和學生提供相同的放大倍率和立體視圖。輔助橋上的聚焦超控旋鈕允許與主治醫師分開進行單獨的微調。
二合一控制單元和視頻屏幕
Leica M844配備了控制單元,可以在手術過程中將其切換為通用的實時視頻監視器。將攝像機,攝像機控制單元和監視器全部安裝在Leica F40落地支架上,就不需要單獨的視頻推車。整個手術團隊都可以從視頻中受益。如果需要極高質量的文檔,工作人員可以選擇將附加的視頻監視器連接到系統。

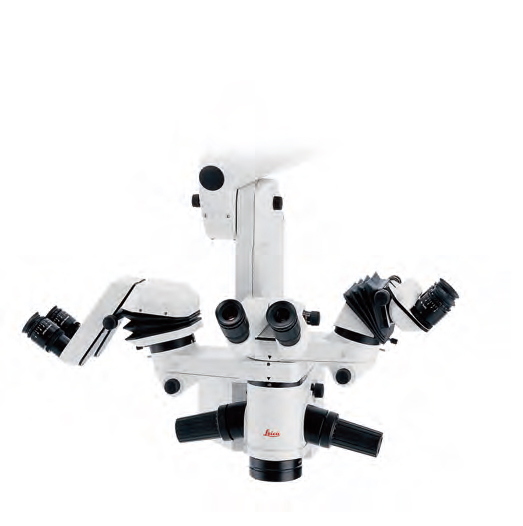

雙翼=三個立體觀察者
徠卡雙翼輔助橋使老師能夠以相同的放大倍率同時讓兩個學生看到完整的立體圖。借助新集成的視頻顯示器,三人以及手術室工作人員和其他學生都可以通過視頻監視器進行觀察和學習。
Leica M844雙翼輔助助手
文檔教育
Leica M844提供了所有新的文檔選項?梢赃B接Leica MDRS4數字記錄系統以及許多其他市售數字視頻系統。Leica M844甚至可以完成經典的35毫米攝影。所有這些確保了理想的文檔編制能力,可培訓未來的外科團隊。
技術參數
電氣數據 | |
電源 | 90–265 VAC,50/60 Hz |
耗電量 | 400 VA |
分類 | Class 1 |
類型 | Type B |
顯微鏡 | |
倍率轉換器 | APO-Zoom 6:1,電動,具有4個獨立的光路 |
放大倍率 | 3.5× – 21×(WD 175 mm,10×目鏡) |
光學系統 | 復消色差校正光學系統 |
視場直徑 | 7 mm – 80 mm |
工作距離 | 175 mm,200 mm 和 225 mm |
對焦范圍 | 54 mm,電動,自動復位 |
目鏡 | 眼鏡佩戴者的廣角目鏡(8.33×,10×,12.5×)屈光度調節+/–5,帶可調節眼罩 |
物鏡 | Leica OptiChrome™,WD 175 mm,APO Leica OptiChrome™,WD 200 mm,>APO Leica OptiChrome™,WD 225 mm,APO,(WD=工作距離) |
照明 | |
快速更換燈座 | 帶有兩個12V / 50W鹵素燈 |
濾光片 | 紅外線屏障濾鏡,紫外線屏障濾鏡,兩個內置濾鏡架,用于可選濾鏡 |
支架 | |
類型 | 帶有4個電磁制動器的落地支架二中擇一: |
平衡 | 連續可調氣彈簧 |
最大負載 | 12.2 kg顯微鏡附件 |
最大范圍 | 1492 mm |
垂直范圍 | 846 mm |
最小運輸高度 | 1949 mm |
重量(不含顯微鏡) | 約330 kg |
XY-支架 | 電動,移動范圍50×50 mm,自動復位 |
傾斜機構 | 電動,+15°/–50° |
手動開關/腳踏板 | 帶有縱向或橫向排列的控件的16或12功能腳踏板,有線或無線(可選)12功能手動開關 |
控制單元 | 二合一顯示,控制和視頻顯示合二為一。 新的電子控制裝置可連續監控所有電機功能和光強度。通過LCD顯示的數據,對比度和亮度可調。通過現代觸摸屏控制進行操作。ISUSTM智能設置系統,基于軟件的菜單選擇,可為用戶進行特定配置,并具有內置電子自動診斷功能和用戶支持。開放式架構,可用于未來的軟件開發。 |
配件 | |
0° 輔助附件 | 在相同放大倍率下的100%立體鏡,包括文檔界面,可左右旋轉(臨時進場),內置精細聚焦,可旋轉雙目鏡筒 |
雙翼 | 同時供三名觀察員使用 |
TV/Photo | 徠卡2D視頻系統, 徠卡MDRS4數字記錄系統, 徠卡變焦視頻適配器f = 35–100mm, 手動視頻適配器f = 55/70mm, 遠程視頻適配器f = 55/70mm照片/TV 雙重連接:f = TV 60/85/107mm,35mm相機f =250/350mm,光電管f = 250/350mm |
廣角觀察 | Leica RUV800,BIOM |
逆變器 | SDI(來源:成貫儀器) |
激光接口 | 接口以適合各種市售激光器;激光供應商提供的適配器 |
裂隙燈 | 徠卡,電動行程+/- 23°,裂隙寬度0.01 – 15 mm,長度3 – 15 mm,可旋轉180°,快速換燈人工晶體放置Leica ToricEyePiece,用于放置高級IOL的輔助工具 |
成像 | Leica DI C800高分辨率真數字成像彩色模塊,用于數據顯示,分辨率為1024×768像素 |
雙目鏡筒 | 可變角度的雙目鏡筒: 0°–180°, 30°–150°, 10°–50° UltraLow™ III, 10°–50, 5°–25°,和45傾斜角 |
