光學系統

視野

正常對焦模式140°
近對焦模式140°

正常對焦模式170°

近對焦模式160°

方向

直視

直視

景深

正常對焦模式7-100 mm
近對焦模式3-7 mm

正常對焦模式9-100 mm

近對焦模式4-9 mm

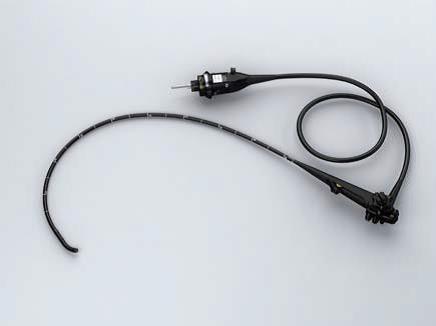

插入部分

末端外徑

10.2mm

13.2

插管外徑

9.9mm

12.8

工作長度

1030mm

L: 1680mm

I: 1330mm

器械通道

通道內徑

2.8mm

3.7mm

最小可見距離

距離末端3.0mm

距離末端3.0mm

彎曲部分

角度范圍

上210°
下90°
右100°
左100°

上180°
下180°
右160°
左160°

總長（來源：成貫儀器）

1350mm

L: 2005 mm

I: 1655 mm

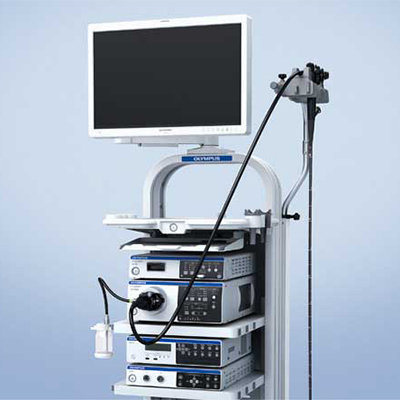

兼容EVIS LUCERA系統

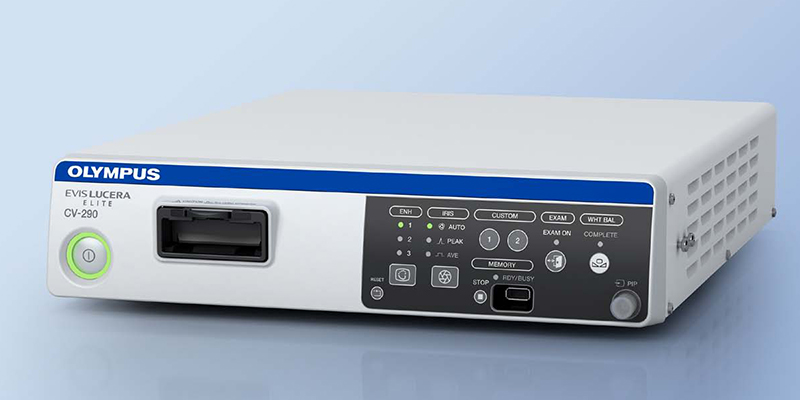

圖像處理裝置OLYMPUS CV-290

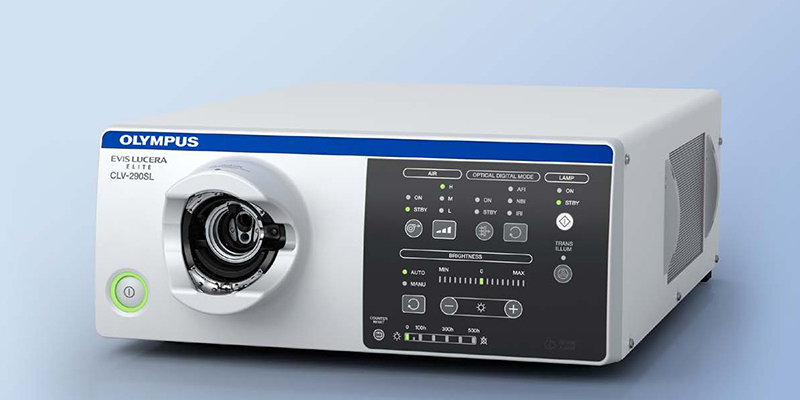

氙燈冷光源OLYMPUS CLV-290SL，CLV-290

頻率

50/60 Hz

消耗電力

150 VA

尺寸

尺寸（寬x高x深）

370 x 85 x 455mm（標準）;

382 x 91 x489mm（最大）

重量

10.7kg

分類（醫用電氣設備）

防電擊保護類型

I類（來源：成貫儀器）

應用部件的防觸電保護等級

BF型應用部分。在沒有分類標記的地方，該設備是BF型應用部件。

程度或防爆

視頻系統中心應遠離易燃氣體

觀察

模擬HDTV信號輸出

可以選擇RGB（1080/60I）或YPbPr（1080/60I）輸出。（對于100-240V型號）

可以選擇RGB（1080/50I）或YPbPr（1080/50I）輸出。（對于220-240 V型號）

模擬標清電視信號輸出

VBS復合（480/60I：NTSC），Y/C（480/60I：NTSC）和RGB（480/60I：NTSC）同時輸出可能。（對于100-240V型號）VBS復合（576/50I：PAL），Y/C（576/50I：PAL）和RGB（576/50I：PAL）;同時輸出可能。（對于220-240V型號）

數字信號輸出

可以選擇SDI（HD-SDI或SD-SDI），DV（IEEE1394），DVI（WUXGA，1080P或SXGA）。

白平衡調整

使用前面板上的白平衡按鈕可進行白平衡調整。

AFI色彩平衡調整

在A(yíng)FI觀察中使用AFI色彩平衡帽可以進行AFI色彩平衡調整。

標準顏色圖表輸出

可以顯示“彩條”或“50％白”屏幕。

色調調整

以下色調調整是可能的

•紅色調整：±8步•藍色調整：±8步•色度調整：±8步

自動增益控制（AGC）

由于內窺鏡的遠端離目標太遠，光線不足時，可以對圖像進行電子放大。

對比

圖像對比度可以設置為以下三種模式之一（N，H，L）

•N（標準）：普通圖像

•H（高）：與普通圖像相比，深色區域較暗，明亮區域較亮

•L（低）：黑暗區域比正常圖像更亮，明亮區域更暗

降噪

噪聲通過圖像處理得到糾正。

光圈

可以使用前面板上的“光圈模式”開關選擇自動光圈模式

•自動：根據中央部分的最亮部分和周邊部分的平均亮度調整亮度

•峰值：根據內窺鏡圖像最亮的部分調整亮度。•平均：根據內窺鏡圖像的平均亮度調整亮度。

圖像增強設置

內窺鏡圖像中的精細圖案或邊緣可以被電增強以增加圖像清晰度�？梢愿鶕�用戶設置來選擇結構增強或邊緣增強。

•結構增強：增強圖像中精細圖案的對比度。

•邊緣增強：增強內窺鏡圖像的邊緣。

切換增強模式

可以使用前面板上的圖像增強模式按鈕從3個級別（1，2和3）中選擇增強級別。

自適應IHb顏色增強

根據內鏡圖像中的IHb值增強顏色的微小差異。

切換自適應IHb顏色增強模式

使用前面板上的顏色增強模式按鈕，可從3個級別（1，2和3）中選擇自適應IHb顏色增強級別。

顯示Ihb圖表屏幕

IHb圖表屏幕使用鍵盤上的“IHb CHART”鍵顯示。IHb圖表屏幕計算內窺鏡圖像中每個像素的IHb值，并通過使用模擬顏色表示值來顯示圖像中相應位置的IHb值。

彩虹色校正

避免由RGB信號之間的時間差引起的色彩偏差，并確保穩定，無閃爍的圖像。

圖像大小的選擇

內窺鏡圖像的大小可以使用鍵盤上的“圖像大小”鍵來改變

凍結

使用內窺鏡或鍵盤上的“FREEZE”鍵凍結內窺鏡圖像

預凍結

在凍結操作之前的設定時間段內拍攝的圖像中選擇彩虹最少的圖像并顯示。

光學數字觀測

當使用與每個光學數字觀察模式兼容的內窺鏡和光源時，可以進行光學數字觀察

•NBI觀測：這種觀測模式使用窄帶觀測光。•AFI觀察：這種觀察模式使用藍光

•IRI觀察：這種觀察模式使用紅外燈。

內窺鏡的遠程開關功能

內窺鏡上遠程開關的功能可以在用戶設置中設置

重置為默認值

可以使用前面板上的重置按鈕將以下設置重置為默認設置

•色調（AFI和IRI除外）•光圈模式•圖像增強模式•色彩增強模式•光學數字觀察•圖像大小•對比度

•凍結•釋放指數•電子變焦•光學數字觀察•箭頭指針•秒表•字符屏幕上•PIP/POP

文檔

遙控

可以控制以下輔助設備（僅限指定型號）

•監視器•DVR•視頻打印機•圖像歸檔系統

患者數據

以下數據可以顯示在內窺鏡圖像屏幕上

•患者ID•患者姓名•性別•年齡•出生日期•記錄日期（時間，秒表）•注釋以下數據可顯示在內窺鏡圖像屏幕中

•患者ID•患者姓名•性別•年齡•出生日期•記錄日期（時間，秒表）•評論

顯示記錄狀態

以下輔助設備的記錄狀態可以顯示在顯示器上

•便攜式存儲器和內部緩沖器•DVR•視頻打印機•圖像歸檔系統

顯示圖像信息

以下數據可以顯示在顯示器上

•結構增強級別•邊緣增強級別•縮放比例•色彩模式•聚焦

提前注冊患者數據

最多可以注冊50個病人的數據

•患者ID•患者姓名•性別和年齡•出生日期

便攜式內存

便攜式存儲器

MAJ-1925（OLYMPUS）（來源：成貫儀器）

錄制格式

•TIFF：無壓縮•JPEG（1/5）：約1/5壓縮•JPEG（1/10）：約1/10壓縮

記錄圖像的數量

•TIFF：約227張圖像•JPEG（1/5）：約1024張圖像•JPEG（1/10）：約2048張照片

內存備份

用戶設置

最多可以注冊20個用戶設置。

記住所選的設置

即使在視頻系統中心關閉之后，以下設置也會(huì )保留在內存中。

•色調•光圈模式•增強•色彩增強模式•對比度•AGC•色彩模式•白平衡

鋰電池

使用壽命：5年

頻率

50/60 Hz

消耗電力

600 VA

尺寸

尺寸（寬x高x高）

370 x 150 x 476mm（標準）
390 x 162 x 551mm（最大）

重量

18kg

照明

檢查燈

短弧氙燈（無臭氧）300W

平均燈泡壽命

連續使用約500小時（間歇使用，燈泡壽命可能略有不同。）

點火方法

開關穩壓器

亮度調整

光路光闌控制

冷卻

強制風冷

NBI觀察

可用（來源：成貫儀器）

AFI觀察

可用

IRI觀察

可用

緊急燈

鹵素燈（鏡子內）12V 35W

平均緊急燈壽命

大約500小時

自動亮度調整

自動亮度調整方法

伺服隔膜法

自動曝光

17個步驟

送氣

泵

隔膜式泵

壓力開關

4級可用（關，低，中，高）

送水

方法

通過用空氣加壓可拆卸的水容器來給水。

前面板指示燈

緊急燈

指示沒有應急燈，斷開和使用應急燈。

NBI

當NBI觀察啟用時，NBI指示燈亮起。

AFI

AFI觀察啟用時，AFI指示燈亮起。

IRI

當IRI觀察啟用時，IRI指示燈亮起。

設置內存

即使光源關閉，設置（濾波器設置除外）也會(huì )被存儲。

分類（醫用電氣設備）

防電擊保護類型

I類（來源：成貫儀器）

應用部件的防觸電保護等級

BF型應用部分
注：應用部分作為分類類型未標記的是BF型應用部分。

防爆程度

該儀器應遠離易燃氣體。
